本儀器包含多項自研的專利技術，擁有全新的信號處理技術，

具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、

讀數簡捷等特按，廣泛應用于石油、化工、水處理、水利、鋼鐵、

煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、

防爆等各種領域。

    本儀器可通過4~20mA或RS485（Modbus協議）連接到

各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

超聲波液位差計具有如下特按：

l 穩定可靠

我們在電路設計時從電源部分起就選用高質量的模塊、

關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接

替代國外進口儀表。

l 專利技術

 專利的聲波智能技術軟件可進行智能化回波分析，無需任

何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

l 精度高

我公司擁有的聲波智能專利技術，使超聲波液位差計

的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。

l 故障率低、易安裝、易維護

本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率

較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表

標定。

l 多種防護

儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、

防短路的保護功能。

技術指標及選型代碼

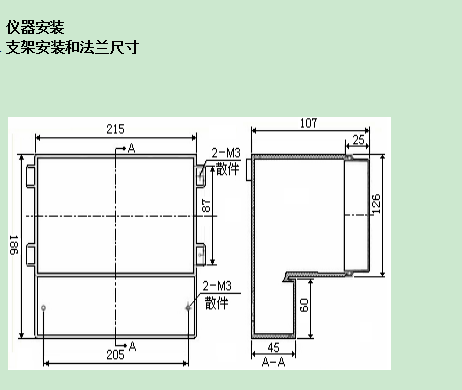

  儀表安裝方式

       儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。

       換能器（探頭）安裝：

       1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。

       2、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。

  儀表安裝原則

       1）換能器發射面到最低液位的距離，應小于選購儀表的量程。

       2）換能器發射面到最高液位的距離，應大于選購儀表的盲區。

       3）換能器的發射面應該與液體表面保持平行。

       4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波

          動的位置。

       5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

       6）若換能器發射面到最高液位的距離小于選購儀表的盲區，需加裝

          延伸管，延伸管需和液面垂直，內壁要保持光滑。

   安裝注意事項

      1）儀表外殼最好與大地可靠相連。

      2）電線、電纜保護管，要注意防止積水過多。

      3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，最好在

         儀表的進出線端另外安裝專用的防雷裝置。

      4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出

         儀表的工作要求時，最好在液位儀周圍加設防高、低溫裝置。

 儀表接線

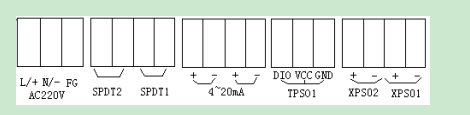

擰開后蓋即可看見儀表的接線板，如下圖所示：

接線柱說明：

額定電壓：AC220V，兩路繼電器信號輸出，兩路4～20mA電流輸出，XPS01：+：接高頻線，－：接屏蔽線，XPS02：+：接高頻線，－：接屏蔽線，

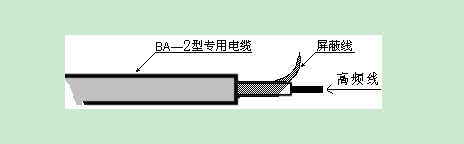

BA-2二芯專用電纜說明：

探頭1接線：

           高頻線接XPS01的＋；

           屏蔽線接XPS01的－；

          探頭2接線：

           高頻線接XPS02的＋；

           屏蔽線接XPS02的－；

          探頭1、探頭2選擇說明：

         在此套表兩個探頭中隨意挑選一個為探頭1，另外一個就為探頭2

         注意：

          1）BA－2專用電纜的長度應（分體機專用）  ≤50米。

          2）超聲波液位儀到控制室的電流輸出距離應  ≤1200米。

          3）給DC24V電源上電前后，請仔細檢查電源的極性，注意不要

             接反。

          4）儀表使用DC24V時，在儀表上電后，儀表電源輸入端的電壓

             不低于21V。

          5）4～20mA輸出線的最大負載應小于500歐姆。

儀表調試說明

儀表出廠時各項指標經過嚴格測試，用戶只需在現場進行簡單

設置即可滿足現場測量條件。

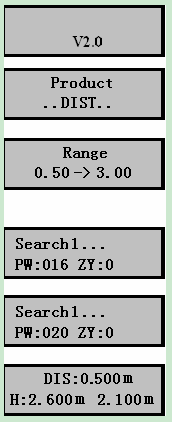

儀表界面顯示說明：

1） 儀表上電后，液晶顯示軟件版本。

2）儀表為液位差計。

3）儀表的量程

表示儀表盲區為0.5米，量程為3

米，察看儀表安裝是否符合要求。

4）搜索液位1

PW和ZY數字快速變化。

5）搜索液位2

6）當搜索到液位后，液晶顯示如圖，

表示液位1為2.600m，液位2為

2.100m，液位差為0.500m。

鍵盤說明：

     鍵盤由4個鍵組成，按擊按鍵，儀表可進入?yún)?shù)設置

 狀態。鍵盤介紹如下：

        【Mode】：模式鍵。在儀表正常工作時，按擊該鍵

可進入?yún)?shù)設置菜單；在菜單中，按擊該鍵，則可

退出本級菜單，退回到上一級菜單。

        【▲】：上翻鍵和加法鍵。在菜單中，該鍵做上翻鍵用；在更改數

     據時，該鍵做加法鍵用。

        【▼】：下翻鍵和減法鍵。在菜單中，該鍵做下翻鍵用；在更改數

據時，該鍵做減法鍵用。

        【OK】：確認鍵和移位鍵。在菜單中，該鍵做確認鍵用；在更改

數據時做后移鍵用。

        輸入?yún)?shù)時，閃動的數字為當前可更改的數字。按▲/▼鍵閃動的

數字會增/減，按OK鍵閃動光標會移到下一數字上。當閃動光標

在最后一個數字上時，按擊OK鍵，閃動的光標會跳到第一個數

字上去。

菜單說明

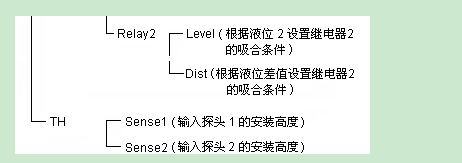

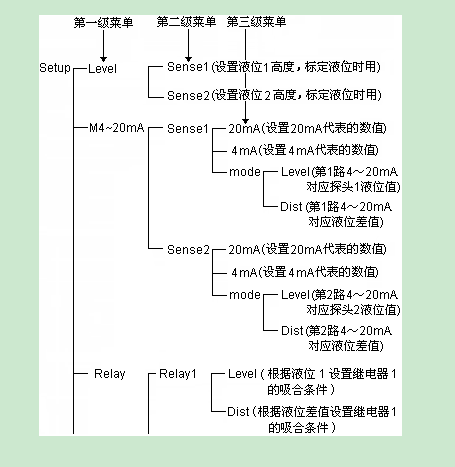

菜單結構如下，共分三級菜單，按【OK】鍵進入

下級菜單，按【Mode】鍵返回上級菜單

 參數的設置

        儀表安裝完畢后，需要客戶對儀表出廠時的缺省參數進行設置

     或標定。設置時，客戶需要使用廠家提供的“感應筆”按擊儀表面

     板上的相應按鍵。

    特別需要說明，下面文字中會出現許多探頭1、探頭2，需要說明的是：

     1、連接到儀表接口板上XPS01、探頭為探頭1。

     2、連接到儀表接口板上XPS02的探頭為探頭2。

 液位的標定

      儀表、探頭固定完畢即可上電進入測量，儀表會顯示2個液位數

  值及液位差，如右圖所示。此時的2個液位值并不是2個探頭對應的

  實際液位值，需要分別對2個探頭的液位進行標定，下面介紹標定方

  法。

1)標定探頭1液位的步驟：

  儀表液晶顯示右上圖正常測量內容時，用“感應筆”按擊按鍵。按擊

  順序如下：

Mode－>顯示Level菜單，按OK－>顯示Sense1菜單，按OK－>

輸入探頭1的實測液位Y1（單位米），按Mode－>回到Level菜單，

按Mode－>顯示Exit菜單，按OK－>儀表保存數據并退出復位。

1） 標定探頭2液位的步驟：

Mode－>顯示Level菜單，按OK－>顯示Sense1菜單，按▼－>顯

示Sense2菜單，按OK－>輸入探頭2的實測液位Y2（單位米），

按Mode－>回到Level菜單，按Mode－>顯示Exit菜單，按OK－

>儀表保存數據并退出復位。

【注意】每設置好一個數據都需要保存、退出復位一次！！！

 4～20mA參數的設置

          儀表出廠時，模擬4～20mA電流缺省設置為4mA

      代表0.000m，  20mA代表儀表的最大量程，如3.000m。

        用戶可以根據下面的設置步驟進行設置。

         1) 第一路模擬4～20mA電流的設置的步驟：

        Mode－>顯示Level菜單，按▼－> 顯示M4~20mA菜單，按

        OK－>顯示Sense1菜單，按OK－>顯示20mA菜單，再按▲

        /▼鍵翻到mode菜單，按OK－>顯示Level菜單，按▲/▼選

        擇第一路模擬4～20mA電流輸出代表探頭1的液位Level還

        是液位差Dist，選擇好后按OK－>回到mode菜單，按▲/▼

        鍵選擇對4 mA還是20mA進行設置，選好后按OK －>輸入

        該電流相對應的液位值或液位差值（單位米），按Mode－>回

        上一級菜單，按Mode－>回M4~20mA菜單，按Mode－>顯

        示Exit菜單，按OK－>儀表保存數據并復位。

          2) 第二路模擬4～20mA電流的設置的步驟：

         Mode－>顯示Level菜單，按▼－> 顯示M4~20mA菜單，

         按OK－>顯示Sense1菜單，按▼－>顯示Sense2菜單，按

         OK－>顯示20mA菜單，再按▲/▼鍵翻到mode菜單，按

         OK－>顯示Level菜單，按▲/▼選擇第二路模擬4～20mA

         電流輸出代表探頭2的液位Level還是液位差Dist，選擇好

         后按OK－>回到mode菜單，按▲/▼鍵選擇對4 mA還是

         20mA進行設置，選擇好后按OK －>輸入該電流相對應的液

         位值或液位差值（單位米），按Mode－>回上一級菜單，按

          Mode－>回到M4~20mA菜單，按Mode－>顯示Exit菜單，

          按OK－>儀表保存數據并復位。

繼電器吸合邏輯的編輯

   超聲波液位差計能提供2路開關量輸出信號，

    用戶可以根據現場設備的要求進行控制邏輯的編輯。控制邏輯的

    編輯、說明比較復雜，用戶在設置過程中，如果遇到問題，請和

    廠家電話聯系（電話號碼見本說明書的最后一頁）。

儀表的繼電器輸出有功率限制，不能直接用來控制電機

    電源的開和關，切記！

1） 第一路開關量輸出的設置步驟：

Mode－>顯示Level菜單，按兩下▼－>顯示Relay菜單，

按OK－>顯示Relay1菜單，按OK－>顯示Level菜單，

按▲/▼鍵選擇第一路開關量輸出邏輯是根據探頭1的

液位 Level還是液位差Dist，選擇好后按OK－>輸入

繼電器1吸合邏輯，按Mode－>退回Relay1菜單，按Mode－>

回到Relay菜單，按Mode－>顯示Exit菜單，按OK－>儀表

保存數據并復位 。

2） 第二路開關量輸出的設置步驟：

Mode－>顯示Level菜單，按兩下▼－>顯示Relay菜單，

按OK－>顯示Relay1菜單，按▼－>顯示Relay2菜單，按OK－>

顯示Level菜單，按▲/▼鍵選擇第二路開關量輸出邏輯是

根據探頭2的液位 Level還是液位差Dist，選擇好后按OK－>

輸入繼電器2吸合邏輯，按Mode－>退回Relay2菜單，按Mode－>

回到Relay菜單，按Mode－>顯示Exit菜單，按OK－>儀表保存

數據并復位。

繼電器邏輯編寫的說明：

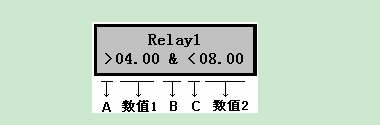

繼電器邏輯編寫界面如下圖所示：

當編輯繼電器邏輯時，閃動的數字為當前可更改的數字。按▲/

   ▼鍵，數字會變化，按OK鍵閃動光標會移到下一數字上。繼電器的

   邏輯是由  “A、數值1、B、C、數值2”五部分組成。其中A和數

   值1，組成了繼電器吸合的第一個條件；C和數值2，組成了繼電器

   吸合的第二個條件。

           A位置上可以選擇 “大于>”、 “小于<”兩種符號。

       B位置上可以選擇 “與&”、 “或 |”、“無條件N”、“有條件^”共

       四種符號。

           C位置上可以選擇 “大于>”、 “小于<”兩種符號。

            數值1、數值2位置可以輸入相應探頭的液位、或液位差值。

       下面重按解釋位置B上的符號，請仔細體會不同符號之間的區

   別：符號選擇“&”時，表示當液位值（液位差值）滿足兩個條件時

   繼電器吸合，否則繼電器開啟。符號選擇“|”時，表示當液位值（液

   位差值）滿足兩個條件之間的任何一個時繼電器吸合，否則繼電器開

   啟。符號選擇“N”時，位置C和數值2就隱藏起來了。表示當液位

   值（液位差值）滿足第一個條件時繼電器吸合，否則繼電器開啟。

       符號選擇“^”時，表示當液位值（液位差值）滿足第一個條件時

        繼電器吸合，當液位滿足的二個條件時繼電器開啟。

例如：

A) >1.00 N：表示繼電器在液位大于1m時吸合，小于1m時

   開啟；

B) >4.00 & < 8.00：表示繼電器在液位4～8m時吸合，液位

    小于4m或大于8m時開啟；

C) <1.00 | > 4.00：表示繼電器在液位小于1m或大于4m時

    吸合，液位在1～4m時開啟；

D) <1.00 ^  > 4.00：表示繼電器在液位小于1m時吸合，大于

   4m時開啟（用于單泵進水）；

E) >4.00 ^  <1.00：表示繼電器在液位大于4m時吸合，小于

   1m時開啟（用于單泵排水）；

 探頭高度的標定

如果現場沒法測量液位的話，可以使用本菜單進行儀表的標定。

如果已經使用Level進行了液位標定，本菜單不要使用。

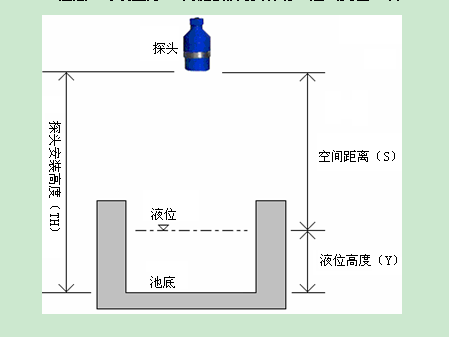

探頭高度標定步驟如下：（如何測量探頭高度，詳見4.1節的圖片）

1) 標定探頭1安裝高度的步驟：

Mode－>顯示Level菜單，按三下▼－>顯示TH菜單，按

OK－>顯示Sense1菜單，按OK－>輸入探頭1的安裝高度

TH1（單位米），按Mode－>回到TH菜單，按Mode－>

顯示Exit菜單，按OK－>儀表保存數據并復位 。

2)  標定探頭2安裝高度的步驟：

Mode－>顯示Level菜單，按三下▼－>顯示TH菜單，按

OK－>顯示Sense1菜單，按▼－>顯示Sense2菜單，按

OK－>輸入探頭2的安裝高度TH2（單位米），按Mode－>

回到TH菜單，按Mode－>顯示Exit菜單，按OK－>儀表

保存數據并復位。

設備清單：

1生產廠家提供的設備以及附件

2現場需要具備的條件
